Thép Ống Đúc API5L - Công Ty TNHH Thép Lê Giang là nhà Nhập khẩu Thép Ống Đúc với nhiều Tiêu chuẩn và Quy cách, Mác thép khác nhau từ nhà máy Trung Quốc, Hàn Quốc, Nhật Bản, Đài Loan. Hàng hóa có đầy đủ CO CQ bản gốc, Hóa đơn.

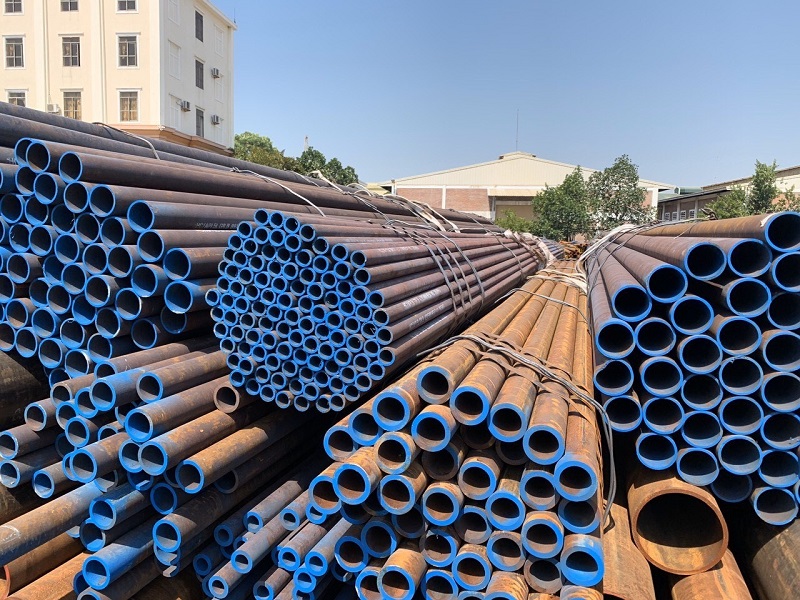

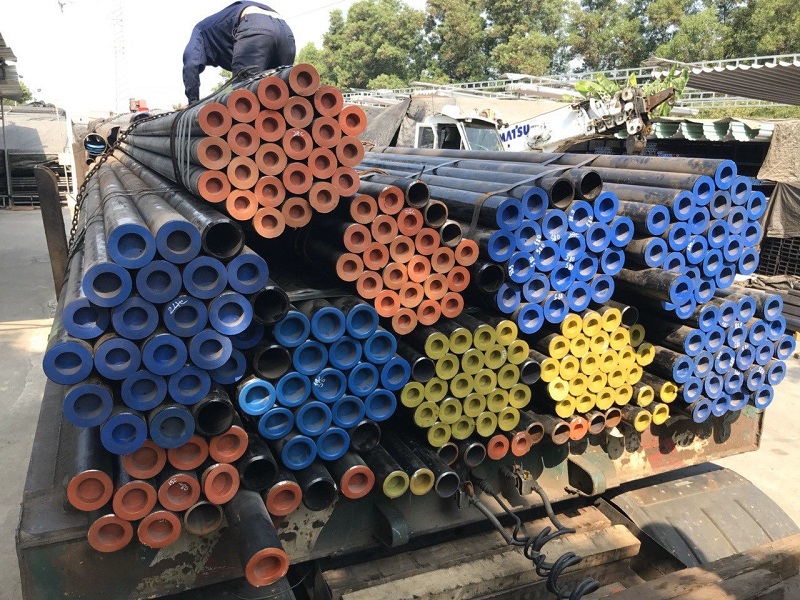

Thép Ống Đúc API5L
Thép Ống Đúc API5L



Thép Ống Đúc API5L


Thép Ống Đúc API5L

Công Ty TNHH Thép Lê Giang chuyên cung cấp các loại THÉP ỐNG ĐÚC API 5L PSL1 và PSL2 như:

  • Thép ống đúc API 5L GR.B

  • Thép ống đúc API 5L X42

  • Thép ống đúc API 5L X46

  • Thép ống đúc API 5L X52

  • Thép ống đúc API 5L X56

  • Thép ống đúc API 5L X60

  • Thép ống đúc API 5L X65

  • Thép ống đúc API 5L X70

  • Thép ống đúc API 5L X80


Thép ống đúc API5L được nhập khẩu từ các nước Nhật Bản, Hàn Quốc, Trung Quốc, Trung Quốc, Đài Loan.

ĐẶC ĐIỂM VÀ ỨNG DỤNG CỦA THÉP ỐNG ĐÚC API 5L:

  • Tiêu chuẩn API 5L kết hợp với  tổ chức tiêu chuẩn hóa quốc tế ISO 3183, cam kết kỹ thuật tiêu chuẩn được xác định thành 2 mức độ cơ bản PSL (Product Specifications Levels) của yêu cầu kỹ thuật: PSL1 và PSL2. PSL1 là tiêu chuẩn chất lượng cho đường ống; PSL2 chứa thêm hóa chất, tính chất cơ khí và đặc trưng kỹ thuật.

  • Thép ống đúc API 5L được sử dụng làm đường ống vấn chuyển khí, nước, hóa chất, dầu bao gồm cả khí và dầu tự nhiên. Làm cấu trúc hệ thống ống vận chuyển sử dụng trong công nghiệp hóa dầu, hóa chất dầu khí, khí gaz tự nhiên.

Thành phần hóa học của thép ống đúc api 5l theo tiêu chuẩn psl 1:

Thép ống API 5L PSL 1

GRADE

Thành phần hóa học Tính chất cơ lý
C (Max) Mn (Max) P (Max) S (Max) Sức căng  ( Min ) Sức cong ( Min )
Psi X 1000 Mpa Psi X 1000 Mpa
A25 CL   I 0.21 0.60 0.030 0.030 45 310 25 172
CL  II 0.21 0.60 0.030 0.030
A 0.22 0.90 0.030 0.030 48 331 30 207
B 0.26 1.20 0.030 0.030 60 414 35 241
X42 0.26 1.30 0.030 0.030 60 414 42 290
X46 0.26 1.40 0.030 0.030 63 434 46 317
X52 0.26 1.40 0.030 0.030 66 455 52 359
X56 0.26 1.40 0.030 0.030 71 490 56 386
X60 0.26 1.40 0.030 0.030 75 517 60 414
X65 0.26 1.45 0.030 0.030 77 531 65 448
X70 0.26 1.65 0.030 0.030 82 565 70 483

Thành phần hóa học của thép ống đúc api 5l theo tiêu chuẩn psl 2:

Thép ống API 5L PSL 2
GRADE Thành phần hóa học Tính chất cơ lý

(Max)
Mn
(Max)

(Max)

(Max)
Tensile Yield C. E.      IMPACT ENERGY
Psi x 1000 Mpa Psi x 1000 Mpa PCM IIW J FT/LB
B 0.22 1.20 0.025 0.015 60 - 110 414 - 758 35 - 65 241 - 448 0.25 0.43 T/L 27/41 T/L 20/30
X42 0.22 1.30 0.025 0.015 60 - 110 414 - 758 42 - 72 290 - 496 0.25 0.43 T/L 27/41 T/L 20/30
X46 0.22 1.40 0.025 0.015 63 - 110 434 - 758 46 - 76 317 - 524 0.25 0.43 T/L 27/41 T/L 20/30
X52 0.22 1.40 0.025 0.015 66 - 110 455 - 758 52 - 77 359 - 531 0.25 0.43 T/L 27/41 T/L 20/30
X56 0.22 1.40 0.025 0.015 71 - 110 490 - 758 56 - 79 386 - 544 0.25 0.43 T/L 27/41 T/L 20/30
X60 0.22 1.40 0.025 0.015 75 - 110 517 - 758 60 - 82 414 - 565 0.25 0.43 T/L 27/41 T/L 20/30
X65 0.22 1.45 0.025 0.015 77 - 110 531 - 758 65 - 82 448 - 565 0.25 0.43 T/L 27/41 T/L 20/30
X70 0.22 1.65 0.025 0.015 82 - 110 565 - 758 70 - 82 483 - 565 0.25 0.43 T/L 27/41 T/L 20/30
X80 0.22 1.90 0.025 0.015 90 - 120 621 - 827 80 - 102 552 - 705 0.25 0.43 T/L 27/41 T/L 20/30

a. Đối với mỗi giảm 0,01 % so với nồng độ tối đa quy định cho carbon, tăng 0,05 % so với nồng độ tối đa quy định cho mangan là cho phép, lên đến tối đa là 1,65 % cho> lớp B, nhưng < X52; lên đến tối đa là 1,75 % cho các lớp > X52, nhưng < X70; và lên đến tối đa là 2,00 % cho lớp X70

b . Tổng của niobi, vanadium, và nồng độ titan là < 0,06 % .

c . Trừ khi có thoả thuận khác, 0.50 % tối đa cho đồng, 0,30 % tối đa cho niken, 0,30 % tối đa cho crom, và 0,12 % tối đa cho molypden.

TÍNH CHẤT CƠ LÝ CỦA THÉP ỐNG ĐÚC API 5L:

Việc phân chia lớp thép theo Tiêu chuẩn thép ống API 5L cho đường ống. Phân chia thành 2 lớp A và B. Lớp thép cường lực có ký hiệu X với sức cong tối thiếu của ống, được tính kilopound trên mỗi inch vuông  ( được viết tắt Ksi). Ví dụ, X60 có sức cong tối thiểu 60 ksi.

Tính chất cơ lý:

API 5L Grade Yield Strength
min.
(ksi)
Tensile Strength
min.
(ksi)
Yield to Tensile Ratio
(max.)
Elongation
min.
%1
A 30 48 0.93 28
B 35 60 0.93 23
X42 42 60 0.93 23
X46 46 63 0.93 22
X52 52 66 0.93 21
X56 56 71 0.93 19
X60 60 75 0.93 19
X65 65 77 0.93 18
X70 70 82 0.93 17
X80 80 90 0.93 16


Quy Cách Thép Ống Đúc API5L


Quy cách thép ống đúc DN6 phi 10
Tên hàng hóa Đường kính OD Độ dày Tiêu chuẩn Độ dày Trọng Lượng
Thép ống đúc (mm) (mm) ( SCH) (Kg/m)
DN6 10.3 1.24 SCH10 0,28
DN6 10.3 1.45 SCH30 0,32
DN6 10.3 1.73 SCH40 0.37
DN6 10.3 1.73 SCH.STD 0.37
DN6 10.3 2.41 SCH80 0.47
DN6 10.3 2.41 SCH. XS 0.47
Quy cách thép ống đúc DN8 phi 14
Tên hàng hóa Đường kính OD Độ dày Tiêu chuẩn Độ dày Trọng Lượng
Thép ống đúc (mm) (mm) ( SCH) (Kg/m)
DN8 13.7 1.65 SCH10 0,49
DN8 13.7 1.85 SCH30 0,54
DN8 13.7 2.24 SCH40 0.63
DN8 13.7 2.24 SCH.STD 0.63
DN8 13.7 3.02 SCH80 0.80
DN8 13.7 3.02 SCH. XS 0.80
Quy cách thép ống đúc DN10 phi 17
Tên hàng hóa Đường kính OD Độ dày Tiêu chuẩn Độ dày Trọng Lượng
Thép ống đúc (mm) (mm) ( SCH) (Kg/m)
DN10 17.1 1.65 SCH10 0,63
DN10 17.1 1.85 SCH30 0,7
DN10 17.1 2.31 SCH40 0.84
DN10 17.1 2.31 SCH.STD 0.84
DN10 17.1 3.20 SCH80 0.10
DN10 17.1 3.20 SCH. XS 0.10
Quy cách thép ống đúc DN15 phi 21
Tên hàng hóa Đường kính OD Độ dày Tiêu chuẩn Độ dày Trọng Lượng
Thép ống đúc (mm) (mm) ( SCH) (Kg/m)
DN15 21.3 2.11 SCH10 1.00
DN15 21.3 2.41 SCH30 1.12
DN15 21.3 2.77 SCH40 1.27
DN15 21.3 2.77 SCH.STD 1.27
DN15 21.3 3.73 SCH80 1.62
DN15 21.3 3.73 SCH. XS 1.62
DN15 21.3 4.78 160 1.95
DN15 21.3 7.47 SCH. XXS  2.55
Quy cách thép ống đúc DN20 phi 27
Tên hàng hóa Đường kính OD Độ dày Tiêu chuẩn Độ dày Trọng Lượng
Thép ống đúc (mm) (mm) ( SCH) (Kg/m)
DN 20 26,7 1,65 SCH5 1,02
DN 20 26,7 2,1 SCH10 1,27
DN 20 26,7 2,87 SCH40 1,69
DN 20 26,7 3,91 SCH80 2,2
DN 20 26,7 7,8 XXS 3,63
Quy cách thép ống đúc DN25 phi 34
Tên hàng hóa Đường kính OD Độ dày Tiêu chuẩn Độ dày Trọng Lượng
Thép ống đúc (mm) (mm) ( SCH) (Kg/m)
DN25 33,4 1,65 SCH5 1,29
DN25 33,4 2,77 SCH10 2,09
DN25 33,4 3,34 SCH40 2,47
DN25 33,4 4,55 SCH80 3,24
DN25 33,4 9,1 XXS 5,45
Quy cách thép ống đúc DN32 phi 42
Tên hàng hóa Đường kính O.D Độ dày Tiêu chuẩn Độ dày Trọng Lượng
Thép ống đúc (mm) (mm) ( SCH) (Kg/m)
DN32 42,2 1,65 SCH5 1,65
DN32 42,2 2,77 SCH10 2,69
DN32 42,2 2,97 SCH30 2,87
DN32 42,2 3,56 SCH40 3,39
DN32 42,2 4,8 SCH80 4,42
DN32 42,2 9,7 XXS 7,77
Quy cách thép ống đúc DN40 phi 48.3
Tên hàng hóa Đường kínhO.D Độ dày Tiêu chuẩn Độ dày Trọng Lượng
Thép ống đúc (mm) (mm) ( SCH) (Kg/m)
DN40 48,3 1,65 SCH5 1,9
DN40 48,3 2,77 SCH10 3,11
DN40 48,3 3,2 SCH30 3,56
DN40 48,3 3,68 SCH40 4,05
DN40 48,3 5,08 SCH80 5,41
DN40 48,3 10,1 XXS 9,51
Quy cách thép ống đúc DN50 phi 60
Tên hàng hóa Đường kính OD Độ dày Tiêu chuẩn Độ dày Trọng Lượng
Thép ống đúc (mm) (mm) ( SCH) (Kg/m)
DN50 60,3 1,65 SCH5 2,39
DN50 60,3 2,77 SCH10 3,93
DN50 60,3 3,18 SCH30 4,48
DN50 60,3 3,91 SCH40 5,43
DN50 60,3 5,54 SCH80 7,48
DN50 60,3 6,35 SCH120 8,44
DN50 60,3 11,07 XXS 13,43
Quy cách thép ống đúc DN65 phi 73
Tên hàng hóa Đường kính OD Độ dày Tiêu chuẩn Độ dày Trọng Lượng
Thép ống đúc (mm) (mm) ( SCH) (Kg/m)
DN65 73 2,1 SCH5 3,67
DN65 73 3,05 SCH10 5,26
DN65 73 4,78 SCH30 8,04
DN65 73 5,16 SCH40 8,63
DN65 73 7,01 SCH80 11,4
DN65 73 7,6 SCH120 12,25
DN65 73 14,02 XXS 20,38
Quy cách thép ống đúc DN65 phi 76
Tên hàng hóa Đường kính OD Độ dày Tiêu chuẩn Độ dày Trọng Lượng
Thép ống đúc (mm) (mm) ( SCH) (Kg/m)
DN65 76 2,1 SCH5 3,83
DN65 76 3,05 SCH10 5,48
DN65 76 4,78 SCH30 8,39
DN65 76 5,16 SCH40 9,01
DN65 76 7,01 SCH80 11,92
DN65 76 7,6 SCH120 12,81
DN65 76 14,02 XXS 21,42
Quy cách thép ống đúc DN80 phi 90
Tên hàng hóa Đường kính OD Độ dày Tiêu chuẩn Độ dày Trọng Lượng
Thép ống đúc (mm) (mm) ( SCH) (Kg/m)
DN80 88,9 2,11 SCH5 4,51
DN80 88,9 3,05 SCH10 6,45
DN80 88,9 4,78 SCH30 9,91
DN80 88,9 5,5 SCH40 11,31
DN80 88,9 7,6 SCH80 15,23
DN80 88,9 8,9 SCH120 17,55
DN80 88,9 15,2 XXS 27,61
Quy cách thép ống đúc DN90 phi 101
Tên hàng hóa Đường kính OD Độ dày Tiêu chuẩn Độ dày Trọng Lượng
Thép ống đúc (mm) (mm) ( SCH) (Kg/m)
DN90 101,6 2,11 SCH5 5,17
DN90 101,6 3,05 SCH10 7,41
DN90 101,6 4,78 SCH30 11,41
DN90 101,6 5,74 SCH40 13,56
DN90 101,6 8,1 SCH80 18,67
DN90 101,6 16,2 XXS 34,1
Quy cách thép ống đúc DN100 phi 114
Tên hàng hóa Đường kính OD Độ dày Tiêu chuẩn Độ dày Trọng Lượng
Thép ống đúc (mm) (mm) ( SCH) (Kg/m)
DN100 114,3 2,11 SCH5 5,83
DN100 114,3 3,05 SCH10 8,36
DN100 114,3 4,78 SCH30 12,9
DN100 114,3 6,02 SCH40 16,07
DN100 114,3 7,14 SCH60 18,86
DN100 114,3 8,56 SCH80 22,31
DN100 114,3 11,1 SCH120 28,24
DN100 114,3 13,5 SCH160 33,54
Quy cách thép ống đúc DN120 phi 127
Tên hàng hóa Đường kính OD Độ dày Tiêu chuẩn Độ dày Trọng Lượng
Thép ống đúc (mm) (mm) ( SCH) (Kg/m)
DN120 127 6,3 SCH40 18,74
DN120 127 9 SCH80 26,18
Quy cách thép ống đúc DN125 phi 141
Tên hàng hóa Đường kính OD Độ dày Tiêu chuẩn Độ dày Trọng Lượng
Thép ống đúc (mm) (mm) ( SCH) (Kg/m)
DN125 141,3 2,77 SCH5 9,46
DN125 141,3 3,4 SCH10 11,56
DN125 141,3 6,55 SCH40 21,76
DN125 141,3 9,53 SCH80 30,95
DN125 141,3 14,3 SCH120 44,77
DN125 141,3 18,3 SCH160 55,48
Quy cách thép ống đúc DN150 phi 168
Tên hàng hóa Đường kính OD Độ dày Tiêu chuẩn Độ dày Trọng Lượng
Thép ống đúc (mm) (mm) ( SCH) (Kg/m)
DN150 168,3 2,78 SCH5 11,34
DN150 168,3 3,4 SCH10 13,82
DN150 168,3 4,78   19,27
DN150 168,3 5,16   20,75
DN150 168,3 6,35   25,35
DN150 168,3 7,11 SCH40 28,25
DN150 168,3 11 SCH80 42,65
DN150 168,3 14,3 SCH120 54,28
DN150 168,3 18,3 SCH160 67,66
Quy cách thép ống đúc DN200 phi 219
Tên hàng hóa Đường kính OD Độ dày Tiêu chuẩn Độ dày Trọng Lượng
Thép ống đúc (mm) (mm) ( SCH) (Kg/m)
DN200 219,1 2,769 SCH5 14,77
DN200 219,1 3,76 SCH10 19,96
DN200 219,1 6,35 SCH20 33,3
DN200 219,1 7,04 SCH30 36,8
DN200 219,1 8,18 SCH40 42,53
DN200 219,1 10,31 SCH60 53,06
DN200 219,1 12,7 SCH80 64,61
DN200 219,1 15,1 SCH100 75,93
DN200 219,1 18,2 SCH120 90,13
DN200 219,1 20,6 SCH140 100,79
DN200 219,1 23 SCH160 111,17
Quy cách thép ống đúc DN250 phi 273
Tên hàng hóa Đường kính OD Độ dày Tiêu chuẩn Độ dày Trọng Lượng
Thép ống đúc (mm) (mm) ( SCH) (Kg/m)
DN250 273,1 3,4 SCH5 22,6
DN250 273,1 4,2 SCH10 27,84
DN250 273,1 6,35 SCH20 41,75
DN250 273,1 7,8 SCH30 51,01
DN250 273,1 9,27 SCH40 60,28
DN250 273,1 12,7 SCH60 81,52
DN250 273,1 15,1 SCH80 96,03
DN250 273,1 18,3 SCH100 114,93
DN250 273,1 21,4 SCH120 132,77
DN250 273,1 25,4 SCH140 155,08
DN250 273,1 28,6 SCH160 172,36
Quy cách thép ống đúc DN300 phi 323(325)
Tên hàng hóa Đường kính OD Độ dày Tiêu chuẩn Độ dày Trọng Lượng
Thép ống đúc (mm) (mm) ( SCH) (Kg/m)
DN300 323,9 4,2 SCH5 33,1
DN300 323,9 4,57 SCH10 35,97
DN300 323,9 6,35 SCH20 49,7
DN300 323,9 8,38 SCH30 65,17
DN300 323,9 10,31 SCH40 79,69
DN300 323,9 12,7 SCH60 97,42
DN300 323,9 17,45 SCH80 131,81
DN300 323,9 21,4 SCH100 159,57
DN300 323,9 25,4 SCH120 186,89
DN300 323,9 28,6 SCH140 208,18
DN300 323,9 33,3 SCH160 238,53
Quy cách thép ống đúc DN350 phi 355
Tên hàng hóa Đường kính OD Độ dày Tiêu chuẩn Độ dày Trọng Lượng
Thép ống đúc (mm) (mm) ( SCH) (Kg/m)
DN350 355,6 3,962 SCH5s 34,34
DN350 355,6 4,775 SCH5 41,29
DN350 355,6 6,35 SCH10 54,67
DN350 355,6 7,925 SCH20 67,92
DN350 355,6 9,525 SCH30 81,25
DN350 355,6 11,1 SCH40 94,26
DN350 355,6 15,062 SCH60 126,43
DN350 355,6 12,7 SCH80S 107,34
DN350 355,6 19,05 SCH80 158,03
DN350 355,6 23,8 SCH100 194,65
DN350 355,6 27,762 SCH120 224,34
DN350 355,6 31,75 SCH140 253,45
DN350 355,6 35,712 SCH160 281,59
Quy cách thép ống đúc DN400 phi 406
Tên hàng hóa Đường kính OD Độ dày Tiêu chuẩn Độ dày Trọng Lượng
Thép ống đúc (mm) (mm) ( SCH) (Kg/m)
DN400 406,4 4,2 ACH5 41,64
DN400 406,4 4,78 SCH10S 47,32
DN400 406,4 6,35 SCH10 62,62
DN400 406,4 7,93 SCH20 77,89
DN400 406,4 9,53 SCH30 93,23
DN400 406,4 12,7 SCH40 123,24
DN400 406,4 16,67 SCH60 160,14
DN400 406,4 12,7 SCH80S 123,24
DN400 406,4 21,4 SCH80 203,08
DN400 406,4 26,2 SCH100 245,53
DN400 406,4 30,9 SCH120 286
DN400 406,4 36,5 SCH140 332,79
DN400 406,4 40,5 SCH160 365,27
Quy cách thép ống đúc DN450 phi 457
Tên hàng hóa Đường kính OD Độ dày Tiêu chuẩn Độ dày Trọng Lượng
Thép ống đúc (mm) (mm) ( SCH) (Kg/m)
DN450 457,2 4,2 SCH 5s 46,9
DN450 457,2 4,2 SCH 5 46,9
DN450 457,2 4,78 SCH 10s 53,31
DN450 457,2 6,35 SCH 10 70,57
DN450 457,2 7,92 SCH 20 87,71
DN450 457,2 11,1 SCH 30 122,05
DN450 457,2 9,53 SCH 40s 105,16
DN450 457,2 14,3 SCH 40 156,11
DN450 457,2 19,05 SCH 60 205,74
DN450 457,2 12,7 SCH 80s 139,15
DN450 457,2 23,8 SCH 80 254,25
DN450 457,2 29,4 SCH 100 310,02
DN450 457,2 34,93 SCH 120 363,57
DN450 457,2 39,7 SCH 140 408,55
DN450 457,2 45,24 SCH 160 459,39
Quy cách thép ống đúc DN500 phi 508
Tên hàng hóa Đường kính OD Độ dày Tiêu chuẩn Độ dày Trọng Lượng
Thép ống đúc (mm) (mm) ( SCH) (Kg/m)
DN500 508 4,78 SCH 5s 59,29
DN500 508 4,78 SCH 5 59,29
DN500 508 5,54 SCH 10s 68,61
DN500 508 6,35 SCH 10 78,52
DN500 508 9,53 SCH 20 117,09
DN500 508 12,7 SCH 30 155,05
DN500 508 9,53 SCH 40s 117,09
DN500 508 15,1 SCH 40 183,46
DN500 508 20,6 SCH 60 247,49
DN500 508 12,7 SCH 80s 155,05
DN500 508 26,2 SCH 80 311,15
DN500 508 32,5 SCH 100 380,92
DN500 508 38,1 SCH 120 441,3
DN500 508 44,45 SCH 140 507,89
DN500 508 50 SCH 160 564,46
Quy cách thép ống đúc DN600 phi 610
Tên hàng hóa Đường kính OD Độ dày Tiêu chuẩn Độ dày Trọng Lượng
Thép ống đúc (mm) (mm) ( SCH) (Kg/m)
DN600 610 5,54 SCH 5s 82,54
DN600 610 5,54 SCH 5 82,54
DN600 610 6,35 SCH 10s 94,48
DN600 610 6,35 SCH 10 94,48
DN600 610 9,53 SCH 20 141,05
DN600 610 14,3 SCH 30 209,97
DN600 610 9,53 SCH 40s 141,05
DN600 610 17,45 SCH 40 254,87
DN600 610 24,6 SCH 60 354,97
DN600 610 12,7 SCH 80s 186,98
DN600 610 30,9 SCH 80 441,07
DN600 610 38,9 SCH 100 547,6
DN600 610 46 SCH 120 639,49
DN600 610 52,4 SCH 140 720,2
DN600 610 59,5 SCH 160 807,37

CÔNG TY TNHH THÉP LÊ GIANG
Địa chỉ: 34 Lê Duẩn, Phường Bến Nghé, Quận 1, Tp.Hồ Chí Minh.
Điện thoại:  0969 532 562  - 028 6678 6268 Fax: 028 2215 6268028 6678 6268 Fax: 028 2215 6268
Emailtheplegiang@gmail.com Webhttp://theplegiang.com

Tổng số điểm của bài viết là: 0 trong 0 đánh giá

Click để đánh giá bài viết

Những tin mới hơn

Những tin cũ hơn

Bạn đã không sử dụng Site, Bấm vào đây để duy trì trạng thái đăng nhập. Thời gian chờ: 60 giây
